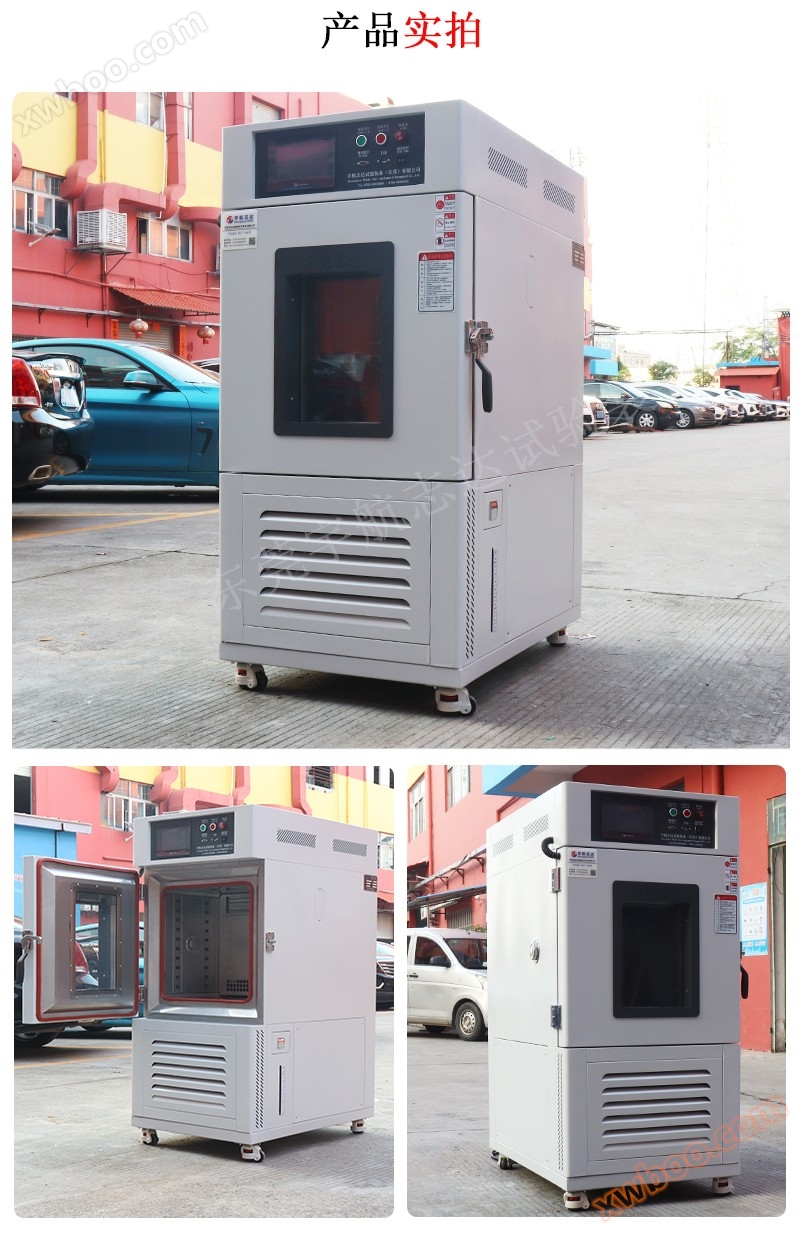

Yüksek ve düşük sıcaklık döngü test kutusu yapısı özellikleri:

1. Uzaycılık yüksek ve düşük sıcaklık test kutusu gövdesi, CNC takım makinesi ile kalıplama, güzel ve cömert bir şekillendirme ve kolay kullanım için karşı etkisiz bir kolu kullanır.

İç kutu ithal paslanmaz çelik (SUS304) ayna levha, dış kutu (SUS304) çizilmiş paslanmaz çelik levha veya soğuk haddelenmiş çelik levha püskürtme, görünüm dokusu ve temizliği artırır.

3. Büyük bir gözlem penceresi ile aydınlatma ışığı ile kutunun içinde parlak tutmak ve ısıtma gövdesine yerleşik sertleştirilmiş cam kullanarak kutunun içindeki durumu her zaman açık gözlemlemek.

4. Kutunun sol tarafında 25mm veya 50mm veya 100mm çapında test deliği bulunmaktadır ve dış test güç kablosu veya sinyal kablosu için kullanılabilir.

5. Yalıtım malzemesi 80 mm kalınlığında yüksek yoğunluklu fibercam pamuk kullanılır. Test bölgesinin mühürlenmesini sağlamak için kapı ve kutu arasında iki katmanlı, yüksek ve düşük sıcaklıklara dayanıklı yüksek gerginlik sızdırmazlık çubuğu kullanılır.

6. Bağımsız sıcaklık sınırlama alarm sistemi, sınırlama sıcaklığını aşmak ve otomatik çalışma kesintisi, testin kaza olmamasını sağlamak.

7. Nemlendirme sistemi boru hattı kontrol hattı panosundan ayrı, nemlendirme boru hattı sızıntısı nedeniyle arıza önlenebilir.

8. Su yolu sistemi boru devre sistemi, bakım ve onarımı kolaylaştırmak için kapı açılır.

4. Kontrolör:

1. Kontrolör tam ithal LED dijital tuş ekranı, ithal marka yedi renkli ekran dijital dokunmatik tuş sıcaklık nem kontrolörü kullanır. Sıcaklık ve nem kontrolü, orijinal sıcaklık ve nem karşıtı kusurlarını reddetmek için doğrudan gösterilebilir.

Veri ve test koşulları girdikten sonra, denetleyici, insan dokunmasının sıcaklık değerini değiştirmesini önlemek için kilitleme fonksiyonuna sahiptir.

Kontrolör, PID otomatik hesaplama fonksiyonuna sahiptir ve sıcaklık ve nem değişikliği koşullarını hemen düzeltebilir ve sıcaklık ve nem kontrolünü daha istikrarlı hale getirebilir.

4. İsteğe bağlı yazıcı. Kayıt ayar parametrelerini yazdırabilir ve sıcaklık ve nem değişikliği eğrilerini tarayabilir. 4 ~ 200mA standart sinyal.

5. Yüksek ve düşük sıcaklık test kutusu çalışma kontrol sistemi:

1) Isıtma Sistemi:

1. Fink soğutma boru şeklinde nikel krom alaşımlı paslanmaz çelik elektrik ısıtıcı, hızlı uzun ömürlü ısıtma.

2) Rüzgar döngü sistemi:

1. Herhangi bir ölü köşeden kaçınmak için çok kanatlı santrifüj havalandırıcı havalandırma döngüsü kullanılır ve test bölgesinde sıcaklık ve nem dağılımını eşit hale getirebilir.

2. Rüzgar yolu döngüsü çıkış ve rüzgar tasarımı, rüzgar basıncı ve rüzgar hızı test standartlarına uygundur ve kapının açılması anında sıcaklık ve nem süresini hızlı bir şekilde sağlayabilir.

3. Sıcaklık ve nem eşit bir şekilde dağıtılmasını sağlamak için yukarı, alt, sol ve sağ ayarlanabilir hava rehberi.

3) Nemlendirme Sistemi:

1. Nemlendirme: Tam bağımsız sistem, dış izolasyon tipi tam paslanmaz çelik sığ yüzey buharlaşma nemlendiricisi, ısıtma yoluyla nemli buhar oluşturma, nem prob tarafından tespit edilir.

2. Su kaynağı: gizli su tankı su kaynağı, küçük su pompası otomatik olarak nemlendirme kovasına su pompalar, kalan suyu geri dönüştürebilir. Su tasarrufu azaltılır.

Isıtma ve nemlendirme sistemleri tamamen bağımsız verimliliği artırabilir, test maliyetlerini azaltabilir, ömrünü artırabilir ve arıza oranını azaltabilir.

6. Standartlara uygun:

Yüksek ve düşük sıcaklık test kutusu performans göstergeleri GB5170, 2, 3, 5, 6-95 "Elektrik ve elektronik ürünleri çevre test ekipmanları temel parametreleri deneme yöntemi düşük sıcaklık, yüksek sıcaklık, sabit ıslak ısı, değişken ıslak ısı test ekipmanları" gereksinimlerine uygundur.

Elektrik ve Elektronik Ürünleri Temel Çevre Test Yöntemi Test B: Yüksek Sıcaklık Test Yöntemi GB 2423.2-89 (IEC68-2-2)

Test Ca: sabit ıslak ısı test yöntemi GB / T 2423.3-93 (IEC68-2-3) yüksek ve düşük sıcaklık test kutusu, çeşitli malzemelerin ısıya, soğuğa, kuruma ve ıslağa dayanıklı özelliklerini test eder. Astronaut'a yüksek ve düşük sıcaklık nemli ısı test kutusu, elektronik, elektrik, iletişim, alet, araç, plastik ürünler, metal, gıda, kimya, inşaat malzemeleri, tıp, uzay ve diğer ürünlerin kalitesini tespit etmek için uygundur. Yüksek ve düşük sıcaklıklarda ıslak ısı test kutusu, ürünün çalışma kalitesini değerlendirmek için yüksek ve düşük sıcaklıklarda ıslak ısı ortamlarında çalışmayı simüle etmek için kullanılır. Ayarlanan sıcaklık noktasına göre, PID otomatik olarak çalıştırılan çıkış sonuçları ile ısıtıcının çıkışını kontrol etmek, sonunda dinamik bir dengeye ulaşmak

1. Yüksek ve düşük sıcaklık test kutusu teknik göstergeleri:

1. Sıcaklık aralığı: -20 ℃ ~ 150 ℃, -40 ℃ ~ 150 ℃, -60 ℃ ~ 150 ℃, -70 ℃ ~ 150 ℃

Sıcaklık eşitliği: ≤ ± 2 ℃ (boş yüklerde)

Sıcaklık dalgalanması: ± 0.5 ℃ (boş yüklerde)

4. Sıcaklık sapması: ≤ ± 2 ℃

5, soğutma hızı: 1.0 ~ 1.2 ℃ / dakika

Isıtma hızı: 2.0 ~ 3.0 ℃ / min

Yüksek ve düşük sıcaklık test kutusu ekipmanının standart modeli ve boyutu (ayrıca müşteri isteklerine göre üretilebilir) (birim: mm):

Model numarası Y-HE-100G İç boyutları: W × H × D 400 × 500 × 500 Dış boyutları: 600 × 1400 × 1100

Model numarası Y-HE-150G İç boyutları: W × H × D 500 × 600 × 500 Dış boyutları: 700 × 1500 × 1100

Model numarası Y-HE-225G İç boyutları: W × H × D 500 × 750 × 600 Dış boyutları: 700 × 1650 × 1200

Model numarası Y-HE-408G İç boyutları: W × H × D 600 × 850 × 800 Dış boyutları: 800 × 1750 × 1400

Model numarası Y-HE-800G İç boyutları: W × H × D 1000 × 1000 × 800 Dış boyutları: 1200 × 1900 × 1400

Model numarası Y-HE-1000G İç boyutları: W × H × D 1000 × 1000 × 1000 Dış boyutları: 1200 × 1900 × 1600

3. Yüksek ve düşük sıcaklık test kutusu yapısı tanıtımı:

(t = 1mm) A3 çelik levha CNC makine işleme kalıplaması, kapı yüzeyi püskürtme işlemi, daha parlak ve güzel.

İç taraf ithal paslanmaz çelik (SUS304) ayna paneli kullanır.

3. Yalıtım malzemesi: Yüksek yoğunluklu fibercam pamuk. Yalıtım Kalınlığı 100mm

4, sıcaklık ve nem döngü sistemi: özel klima tipi düşük gürültü uzun eksen fan motoru, yüksek ve düşük sıcaklıklara dayanıklı paslanmaz çelik çok kanatlı tekerlek, güç konveksiyonuna ulaşmak için dikey yayılma döngüsü.

5. Kapı ve kutu arasında test alanının sıkı kapatılmasını sağlamak için iki katmanlı yüksek sıcaklığa dayanıklı yüksek gerginlik sızdırmazlık çubuğu kullanılır

4. Yüksek ve düşük sıcaklık test kutusu soğutma sistemi kontrolü

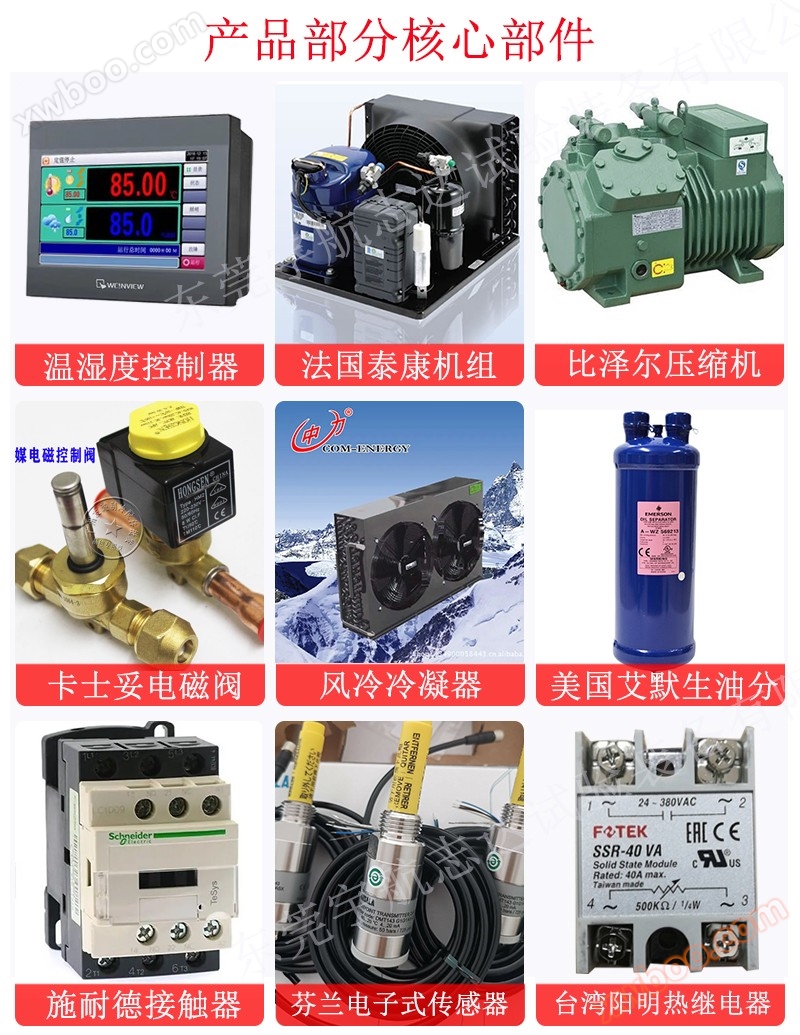

Kompresör: Tam kapalı Fransız Tecon 1.5HP x 2 x 1 set

2, soğutma yöntemi: katlanan soğutma

3. Kondensasyon yöntemi: zorunlu hava soğutma

Soğutucu: R404A, R23 (çevre dostu)

5. Sistem boruları havalandırma basınçlı 48H sızıntı testi yapılır.

Isıtma ve Soğutma Sistemi Tamamen Bağımsız

7, iç spiral soğutucu bakır boru

Yüksek ve düşük sıcaklık test kutusu uygulama standartları

GB10592-93 Yüksek ve düşük sıcaklık test kutusu teknik koşulları

GB2423.1-2001 Test A Düşük Sıcaklık Test Yöntemi

GB2423.2-2001 Test B Yüksek Sıcaklık Test Yöntemi

Yüksek ve düşük sıcaklık test kutusu çalışma kontrol sistemi:

1. Kontrolör: İthal mikro bilgisayar sıcaklık ve nem entegre kontrolörü

2. Hassasiyet aralığı: Ayar hassasiyeti: Sıcaklık ± 0.1 ℃, nem ±% 1 RH, gösterme hassasiyeti: Sıcaklık ± 0.1 ℃, nem ±% 1 RH

3. Sıcaklık ve nem sensörü: Platin direnci PT100Ω / mV

4. Isıtma sistemi: Tam bağımsız sistem, nikel krom alaşımlı elektrikli ısıtıcı

5. Nemlendirme sistemi: Dış izolasyon, tam paslanmaz çelik sığ yüzey buharlaştırıcı nemlendirici

6. Nemlendirme sistemi: Buharlaştırıcı boru çiğ noktası sıcaklık akışı temas nemlendirme yöntemi su kaynağı sistemi: nemlendirme su kaynağı otomatik kontrol ile. Kalan suyu geri dönüştürebilir. Su tasarrufu

7. Soğutma sistemi: Tamamen kapalı hava soğutmalı tek makine sıkıştırma soğutma yöntemi, orijinal Fransız "Tecon", tamamen kapalı hava soğutmalı iteratif sıkıştırma soğutma yöntemi

8. Döngü sistemi: Yüksek sıcaklıklara dayanıklı düşük gürültü klimalı motor. Çok Yapraklı Santrifüj Tekerlek

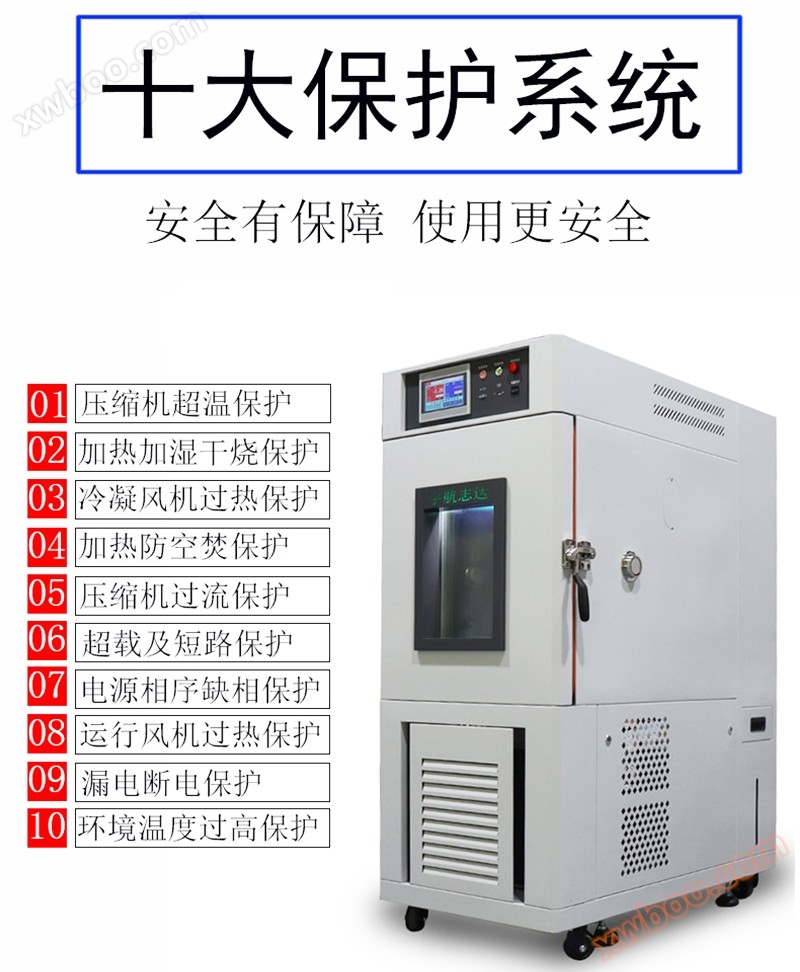

9. Koruma fonksiyonu: düşük sıcaklık termostat test kutusu sızıntı, kısa devre, aşırı ısınma, su eksikliği, motor aşırı ısınma, aşırı akım koruma / kontrolör elektrik kesintisi hafızası fonksiyonuna sahiptir

7. Yüksek ve düşük sıcaklık test kutusu malzemeleri:

1. Dış kutu malzemesi: Karbon çelik levha. Fosforat elektrostatik püskürtme işlemi SUS304 paslanmaz çelik sis yüz çizgisi saç işlemi

2. İç kutu malzemesi: SUS304 paslanmaz çelik ayna levha

3. Yalıtım malzemesi: poliamin sert köpük, süper ince cam fiber köpük

4. Kapı çerçevesi yalıtımı: Çift katmanlı yüksek sıcaklığa dayanıklı yaşlanma silikon kauçuk kapı sızdırmazlık çubuğu

5. Standart konfigürasyon: 1 set aydınlatma camı pencere, 2 deneme çerçevesi, 1 test kablosu deliği (25, 50, 100mm)

8. Yüksek ve düşük sıcaklık test kutusu üreticisi Yüksek ve düşük sıcaklık test kutusu standartlara uygundur:

GB / T2423.1-2001, GB / T2423.2-2001, GB / T2423.3-1993 gibi standartlara uygundur

Ev içine ücretsiz teslimat ve kurulum devreye alma işlemleri tanıtımı (talep eden personel bağımsız olarak çalışana ve memnun olana kadar)

Dokuz. Yüksek Sıcaklık Test Kutusu Ürünleri Satış Sonrası Servis ve Garanti

9-1. Garanti 2 yıl.

9-2 Yeni makine fabrika sıcaklığı dokuz nokta dağıtımı kontrol.

9-3 bakım yedek parçaları sekiz yıldan fazla stokta.

On. Yeni Uçak Fabrikası Bilgileri

10-1. Kullanım talimatları, bakım kılavuzları.

10-2. Garanti ve bakım kayıt kartları.

10-3. Personel operasyonları kullanımı eğitimi.
